Truyền dẫn trong hệ thống Andon
(Andon System Transmission)

Với sự phát triển của công nghệ thông tin hiện nay, hệ thống mạng lưới truyền dẫn đã đóng một vai trò rất quan trọng trong việc vận hành và trao đổi thông tin của tất cả mọi lĩnh vực đời sống. Trong sản xuất công nghiệp thì các giải pháp truyền dẫn tốt và phù hợp cũng có vai trò không thể coi thường. Quý khách hàng nên lựa chọn cho mình giải pháp phù hợp để mang lại hiệu suất, sự ổn định, tiện lợi nhất có thể.

giải pháp truyền dẫn andon system

Áp dụng các giải pháp truyền dẫn không dây và có dây
Các
thiết bị mạng truyền dẫn chính bao gồm:
– Bộ định tuyến (Router)
– Bộ chuyển mạch (Switch)
– Bộ phân phối (Hub)
– Bộ lặp (Repeater)
– Tổng đài truy nhập (Access Point hoặc Access Switch)
– Các loại cáp đồng, cáp quang, cáp xoắn đôi, …
– Thiết bị cổng, thiết bị đầu cuối xDSL, thiết bị tường lửa, thiết bị chuyển mạch cổng
– Các thiết bị mạng truyền dẫn khác

1. TRUYỀN DẪN BẰNG DÂY – LINE

Hệ thống truyền có dây:
+ Ưu điểm chung: Tín hiệu ổn định, không chập chờn
– Nhược điểm chung: Chi phí tốn kém cho phần thi công, không có tính cơ động, đa phần phải cố định, đi dây phức tạp và rườm rà nếu không có biện pháp tối ưu.

Hệ thống truyền dẫn có dây bao gồm các đường truyền bằng cáp và các thiết bị đầu cuối thích hợp. Tuỳ theo mục đích sử dụng chúng tôi dùng 2 chuẩn sau:

1.1. Truyền dẫn bằng RS485: Truyền dẫn bằng tín hiệu điện

Chuẩn RS485 được sử dụng rất rộng rãi trong công nghiệp, nơi mà môi trường nhiễu khá cao và sự ổn định của hệ thống là điều quan trọng.

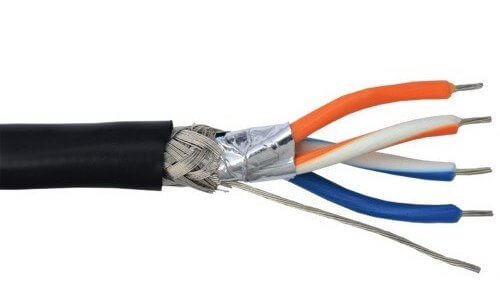

rs485-cable

+ Ưu điểm:
– Ổn định, ít ảnh hưởng tín hiệu khi điện áp suy hao
– Liên kết đa điểm, tốc độ liên lạc cao, chi phí thấp
– Kết nối trực tiếp các thiết bị đầu cuối mà không cần modem
– Dùng được khoảng cách lớn
– Nhược điểm: Chỉ dùng truyền gói dữ liệu nhỏ

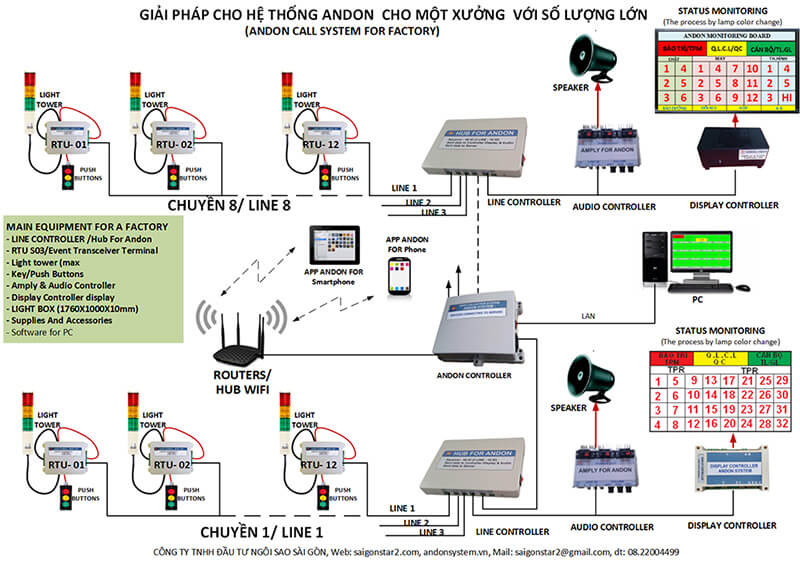

giới thiệu andon system
Sử dụng RS485 truyền dữ liệu từ các thiết bị đầu cuối đến bộ điều khiển trung tâm

1.2. Truyền dẫn LAN: Truyền dẫn bằng tín hiệu điện

Truyền dẫn LAN khi chuẩn RS485 không còn đáp ứng được về gói dữ liệu, dùng để truyền dẫn của cả một hệ thống lên các thiết bị trung tâm.

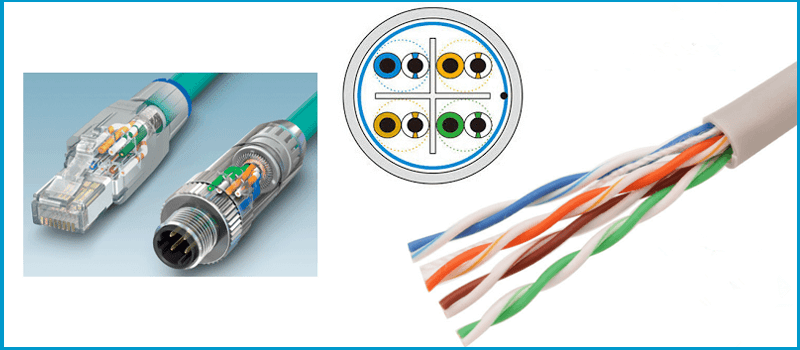

Lan ethernet andon system

– Cáp đồng UTP Cat5, Cat6, Cat7 phục vụ các đường kết nối từ 10-1000 Mbps khoảng cách tối ưu ≤100
– Cáp đồng Cat3 phục vụ các đường kết nối thoại thoại analog và các đường kết nối leased line, ADSL tới các nhà cung cấp dịch vụ ISP

+ Ưu điểm: Bền chắc, lưu lượng truyền dẫn cao hơn, truyền dữ liệu ổn định, dễ khắc phục bảo trì.

Nhược điểm: Dễ bị ảnh hưởng bởi môi trường, khoảng cách ngắn, Cần thêm thiết bị khác khi mở rộng.

LAN cho andon system

*Có thể sử dụng trên cơ sở hạ tầng cũ nếu có.



2. TRUYỀN DẪN KHÔNG DÂY – ANDON WIRELESS

+ Ưu điểm chung: Cơ động, linh hoạt, không rườm rà như dây dẫn
– Nhược điểm chung: Chi phí cao, tín hiệu có thể bị ảnh hưởng và mất ổn định.

2.1. Truyền dẫn không dây bằng RF ZigBee:

Mô hình thu nhỏ truyền dẫn RF giữa các client – Kết hợp LAN

Sử dụng Zigbee chi phí rẻ hơn nhiều so với mạng không dây cá nhân (Wireless Personal Area Network – WPAN). Là công nghệ mở, không hạn chế độ phủ sóng ngắn và bảo mật cao, ổn định hơn so với các công nghệ truyền dẫn khác như bluetooth, hồng ngoại, wifi… Điều đặc biệt nữa là khả năng mở rộng các node cao, mỗi thiết bị đều là 1 node trong hệ thống truyền dữ liệu.

Ưu điểm của sóng Zigbee:
– Tiêu thụ rất ít điện năng
– Thiết kế đơn giản, dễ lắp đặt
– Dễ dàng mở rộng
– Độ bảo mật cao
– Có khả năng hoạt động ổn định trong các môi trường có tính nhiễu sóng cao

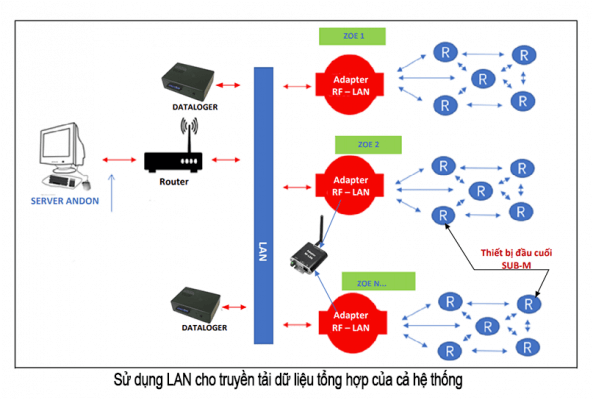

truyền dẫn andon system zigbee

Sử dụng truyền tín hiệu với RF ZigBee(Mũi tên đỏ) – LAN(Mũi tên xanh)

Bên cạnh đó Zigbee cũng có các nhược điểm như:
– Khả năng xuyên thấu yếu
– Độ ổn định không bằng mạng có dây
– Truyền dữ liệu lưu lượng thấp, chỉ phù hợp cho các thiết bị trong các hệ thống IOT

Vì những ưu và nhược điểm như vậy mà Zigbee hiện nay được ứng dụng rộng rãi hơn trong công nghiệp, IOT(Internet Of Things), trong truyền dẫn không dây cho thiết bị thông minh y tế, hệ thống sưởi, nhà thông minh…

2.2. Truyền dẫn không dây bằng Wifi:

truyền dẫn bằng wifi trong công nghiệp

Sóng wifi chắc hẳn ngày nay đã phổ biến với hầu hết mọi người. Wifi( Wireless Fidelity) là hệ thống mạng không dây sử dụng sóng vô tuyến, giống như điện thoại di động, truyền hình, radio… Kết nối sử dụng wifi, đang là lựa chọn hàng đầu của rất nhiều giải pháp truyền dẫn không dây, sử dụng trong một phạm vi địa lý nhất định vì tính thông dụng và các ưu điểm vượt trội.

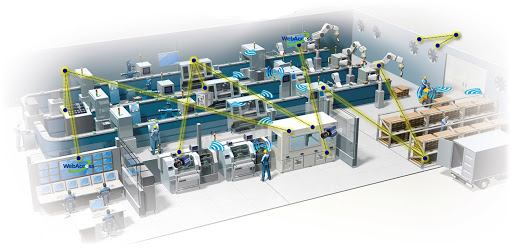

andon system wifi

Sử dụng sóng Wifi để truyền dẫn

Ưu điểm:
– Khả năng truyền dữ liệu với lưu lượng lớn, tốc độ cao và liên tục
– Có khả năng mở rộng mạng bằng các Repeater hoặc Access Point
– Khả năng duy trì kết nối cao trong phạm vi phủ sóng
– Dễ dàng sửa đổi và nâng cấp
– Có thể tận dụng trên những hệ thống wifi có sẵn nếu đáp ứng được diều kiện

Nhược điểm:
– Chi phí lắp đặt hoặc mở rộng cao
– Tiêu thụ nhiều điện năng
– Băng thông giảm khi có càng nhiều thiết bị cần kết nối
– Dễ bị ảnh hưởng, nhiễu sóng trong môi trường có nhiều thiết bị truyền phát sóng tín hiệu
– Khả năng bảo mật chưa cao

truyền dẫn bằng wifi trong công nghiệp 2

Để truyền dẫn và trao đổi tín hiệu trong hệ thống của chúng tôi, có thể áp dụng rất nhiều công nghệ và các chuẩn giao tiếp giữa các thiết bị. Nhưng ở đây chỉ đề cập một số nội dung cơ bản và phổ biến để quý khách hàng tham khảo. Áp dụng các cách thức truyền dẫn phù hợp cho nhà máy của mình. Nếu có giải pháp đặc thù nào khác phù hợp với quý khách hàng, có thể liên hệ với chúng tôi để trao đổi thêm.

Giải pháp toàn diện chuyên nghiệp. Chúng tôi chuyên thiết kế và sản xuất, lắp đặt những thiết bị hệ thống Andon, vì vậy chúng tôi có thể làm theo nhu cầu đặc thù của khác hàng trong lĩnh vực này.
